мои самодельные трансиверы
R4UACДата: Среда, 06.04.2016, 18:43 | Сообщение # 1
Майор
Группа: Проверенные
Сообщений: 87
Награды: 0
Репутация: 0
Статус: Offline
Прикрепления: 8806576.jpg (146.9 Kb)


Сообщение отредактировал R4UAC - Среда, 06.04.2016, 18:49

RA4UIRДата: Суббота, 09.04.2016, 18:55 | Сообщение # 2
RA4UIR
Группа: Проверенные
Сообщений: 88
Награды: 1
Репутация: 0
Статус: Offline
Красиво Григорий! Тоже есть Альбатрос, только транзисторный.

Прикрепления: 6554041.jpg (127.2 Kb)

R4UACДата: Четверг, 05.05.2016, 19:57 | Сообщение # 3
Майор
Группа: Проверенные
Сообщений: 87
Награды: 0
Репутация: 0
Статус: Offline

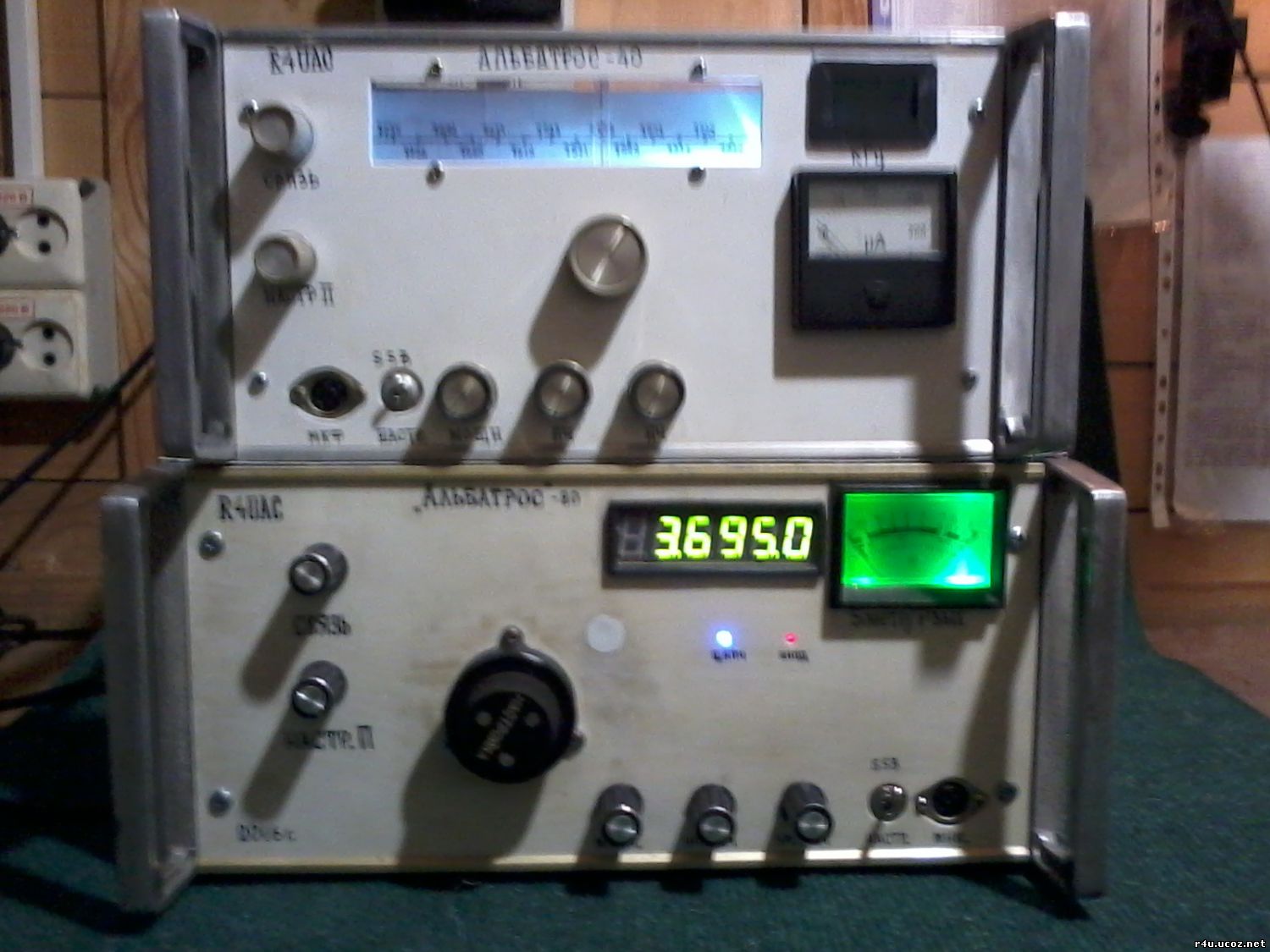

Мои Альбатросы






Добавлено (05.05.2016, 19:57)
---------------------------------------------
Оба Альбатроса на диапазон 80м. Нижний на фото - вариант на печатной плате. Собран в 2014 году. Первая радиосвязь проведена 30 ноября. На выходе ГУ50, выходная мощность 40 Ватт. В октябре прошлого года начались постоянные возбуды. Полтора месяца боролся с ними, но не смог побороть. Построил Альбатрос навесным монтажом.
Первая связь проведена 26 февраля этого года. На выходе телевизионная 6П36С. Выходная мощность 80 Ватт. На нем сейчас и работаю.
В отличии от оригинала в обоих трансиверах применены:
-стабилизаторы накала ламп от US5MSQ С.Э.Беленецкого
-реле задержки включения анодного напряжения.
Альбатрос прост в настройке и его можно порекомендовать как начинающим радиолюбителям, так и тем, у кого ностальгия по ламповому звуку.
С уважением Григорий R4UAC.
Прикрепления: 9662683.jpg (138.4 Kb) · 0282922.jpg (203.4 Kb) · 4537836.jpg (246.2 Kb)

R4UACДата: Суббота, 07.05.2016, 10:20 | Сообщение # 4
Майор
Группа: Проверенные
Сообщений: 87
Награды: 0
Репутация: 0
Статус: Offline

Добавлено (07.05.2016, 10:20)
---------------------------------------------
Схема питания Альбатроса №2. Всё из Интернета. Дополнительно установлены резисторы МЛТ-2 100-120 кОм параллельно конденсаторам 150 мкФ на 400 Вольт в утроителе напряжения /на схеме не показаны/.
С уважением Григорий R4UAC.

Прикрепления: 5836588.jpg (151.7 Kb)

R4UACДата: Четверг, 16.06.2016, 21:24 | Сообщение # 5
Майор
Группа: Проверенные
Сообщений: 87
Награды: 0
Репутация: 0
Статус: Offline






Добавлено (07.05.2016, 17:33)
---------------------------------------------
В Альбатросе №1 /вариант на печатной плате/ долго не мог добиться полной раскачки ГУ50 пока не установил дополнительный каскад на 6Н23П по схеме трансивера Донбасс-1м.
С уважением Григорий R4UAC.

Добавлено (16.06.2016, 21:24)
---------------------------------------------
Фото моего Альбатроса на печатной плате можно посмотреть на "Форуме самодельной КВ аппаратуры.radiokv bbbv.ru" в теме по ламповому трансиверу Альбатрос страница 5.
С уважением Григорий R4UAC.
Прикрепления: 5976463.jpg (106.1 Kb) · 6570070.jpg (100.0 Kb) · 5317861.jpg (132.0 Kb)


Сообщение отредактировал R4UAC - Четверг, 16.06.2016, 21:25

R4UACДата: Среда, 01.03.2017, 12:34 | Сообщение # 6
Майор
Группа: Проверенные
Сообщений: 87
Награды: 0
Репутация: 0
Статус: Offline
За год эксплуатации своего Альбатроса с навесным монтажом были выявлены две неисправности.
1. В прошлом году пропало высокое напряжение 600 Вольт. При замере оказалось всего 300 Вольт. Электролитический конденсатор 150 мкФ на 400 Вольт в утроителе напряжения фирмы Самсунг "приказал долго жить".
Все конденсаторы в утроителе напряжения были заменены на новые 220 мкФ на 400 Вольт фирмы Джамикон.
2. Наблюдался некоторый отскок частоты при переходе с приёма на передачу.
В отсеке ГПД была установлена экранирующая перегородка между выводами лампы и выводами катушки ГПД вместе с частотозадающими конденсаторами. Кроме того некоторые провода выполнены экранированными, за исключением +150 Вольт.
С уважением Григорий R4UAC.
Прикрепления: 2960942.jpg (227.7 Kb) · 2825044.jpg (197.7 Kb)


Сообщение отредактировал R4UAC - Среда, 01.03.2017, 12:40

R4UACДата: Воскресенье, 19.03.2017, 19:47 | Сообщение # 7
Майор
Группа: Проверенные
Сообщений: 87
Награды: 0
Репутация: 0
Статус: Offline
В эфире пользуюсь этим динамическим микрофоном  от караоке - SONY - F-V120.  R-620 Ом. Шнур намотан от того, что иногда применяется по назначению и укорачивать пока запрещается. Микрофонный усилитель - по автору.
С уважением Григорий R4UAC.
Прикрепления: 7842072.jpg (111.2 Kb)

R4UACДата: Четверг, 20.04.2017, 12:33 | Сообщение # 8
Майор
Группа: Проверенные
Сообщений: 87
Награды: 0
Репутация: 0
Статус: Offline
Пока стоит ненастная погода решил переделать Альбатрос с монтажом на печатной плате на диапазон 40 м. Все работы начал 18 апреля. Причём этот вечер был потрачен на разборку старого Альбатроса. Раз некоторые считают Альбатрос мини трансивером, вчерашним вечером укоротил на 40 мм боковые стенки и на 50 мм перегородку, а также достал из закромов дюралевую снегоуборочную лопату, материал которой будет использоваться для шасси.
Зачем всё это. Не могу сидеть без любимого занятия. Восьмидесятка порядком поднадоела - одни и те же лица на оккупированных частотах. Очень понравился ламповый звук и почти полное отсутствие шумов эфира. И вот пока жду транзисторы для своего UA1FA - занялся делом. Взял на себя соц. обязательства - закончить данный Альбатрос к 9 мая. На фото вчерашние работы.
Прикрепления: 3913965.jpg (216.9 Kb) · 7899073.jpg (211.0 Kb)

R4UACДата: Четверг, 20.04.2017, 14:39 | Сообщение # 9
Майор
Группа: Проверенные
Сообщений: 87
Награды: 0
Репутация: 0
Статус: Offline
Чтобы никто не подумал что всё сделано давно, публикую фото того что пока сделано на фоне снега, который выпал за сутки. Пока не вечер.
Прикрепления: 9177145.jpg (151.9 Kb)

R4UACДата: Пятница, 21.04.2017, 16:25 | Сообщение # 10
Майор
Группа: Проверенные
Сообщений: 87
Награды: 0
Репутация: 0
Статус: Offline
Занят разметкой шасси / 295 мм на 235 мм / и слесарными работами. Пока выглядит всё вот так. Детали не закреплены.
Прикрепления: 2642076.jpg (232.7 Kb)

R4UACДата: Воскресенье, 23.04.2017, 10:03 | Сообщение # 11
Майор
Группа: Проверенные
Сообщений: 87
Награды: 0
Репутация: 0
Статус: Offline
Закончил заднюю стенку шасси, приступил к разметке и сверлению отверстий в фальшпанели.
Прикрепления: 5140039.jpg (281.0 Kb)

R4UACДата: Понедельник, 24.04.2017, 18:55 | Сообщение # 12
Майор
Группа: Проверенные
Сообщений: 87
Награды: 0
Репутация: 0
Статус: Offline
Занят компоновкой прибамбасов в подвале шасси. Узел ГПД отгородил перегородкой.
Прикрепления: 5785944.jpg (179.6 Kb) · 2481073.jpg (176.5 Kb)

R4UACДата: Вторник, 25.04.2017, 17:42 | Сообщение # 13
Майор
Группа: Проверенные
Сообщений: 87
Награды: 0
Репутация: 0
Статус: Offline
Сегодня поминальный день - ничего не делал. На фото всё что успел сделать вчера вечером. Керамическая панелька ПЛК-9 в отсеке узла ГПД - не лампа. Просто так я заключил в экран катушку ГПД.
Прикрепления: 6601681.jpg (242.6 Kb) · 3459347.jpg (144.1 Kb)

R4UACДата: Суббота, 03.06.2017, 16:22 | Сообщение # 14
Майор
Группа: Проверенные
Сообщений: 87
Награды: 0
Репутация: 0
Статус: Offline
Пока на сегодняшний день подвал шасси выглядит так
Прикрепления: 8875739.jpg (303.5 Kb)

R4UACДата: Воскресенье, 02.07.2017, 19:30 | Сообщение # 15
Майор
Группа: Проверенные
Сообщений: 87
Награды: 0
Репутация: 0
Статус: Offline
Наконец-то закончил морду трансивера
Прикрепления: 8515370.jpg (148.2 Kb)

R4UACДата: Среда, 26.07.2017, 15:40 | Сообщение # 16
Майор
Группа: Проверенные
Сообщений: 87
Награды: 0
Репутация: 0
Статус: Offline
Появилось немного свободного времени. Отстроил УНЧ и кварцевый генератор.
Прикрепления: 8566299.jpg (106.5 Kb) · 6480579.jpg (134.8 Kb)

ra4uvkДата: Среда, 26.07.2017, 22:24 | Сообщение # 17
Лейтенант
Группа: Проверенные
Сообщений: 44
Награды: 0
Репутация: 0
Статус: Offline
Синус хороший. Очень интересно. Ждем продолжения, настройки и работы аппарата.

R4UACДата: Четверг, 16.11.2017, 15:36 | Сообщение # 18
Майор
Группа: Проверенные
Сообщений: 87
Награды: 0
Репутация: 0
Статус: Offline
С катушкой ГПД / фото выше/ не удалось вогнать частоту в пределы диапазона. Пришлось в том же корпусе от ПЛК-9 применить катушку от радиоприёмника Р-326. Частота ГПД для такого аппарата довольно стабильна - плюс минус 30-40 Гц за один час . Правда для этого требуется прогрев трансивера в пределах 50 минут. На фото форма сигнала ГПД с подключённым смесителем.
С уважением Григорий R4UAC.

Добавлено (16.11.2017, 15:36)
---------------------------------------------
Вчера отстроил Альбатрос на 40 м на приём. Слышал Томск и Хабаровск с уровнем 5.8. Цифровая шкала Чалышева пока на уровне сборки. Пока пользуюсь аналоговой шкалой. Фото законченной конструкции временно выложить не могу, так как пользуюсь временно до 1 декабря чужим компьютером. В моём отказала материнская плата. Возил плату в г. Саранск на ул. Пролетарская. Сказали микротрещина в плате.

Частота ГПД плавала. Оказалось что в авторском варианте блок питания напряжение плюс 150 Вольт держит, но доли вольта "гуляют". Также  "гуляет" и напряжение выхода ГПД. Пришлось для ГПД применить отдельный стабилизатор напряжения. Стабилизатор собран по схеме из сообщения №4 в данной теме.
В течении 3 часов с данным стабилизатором частота ГПД колебалась полюс минус 20-30 Гц, что для корреспондентов должно быть не сильно заметно для такого аппарата.
С уважением Григорий R4UAC.

Прикрепления: 4874300.jpg (106.7 Kb)

R4UACДата: Четверг, 30.11.2017, 15:02 | Сообщение # 19
Майор
Группа: Проверенные
Сообщений: 87
Награды: 0
Репутация: 0
Статус: Offline
Прикрепления: 8414536.jpg (133.5 Kb) · 2840158.jpg (226.7 Kb) · 2476033.jpg (214.8 Kb) · 7550309.jpg (219.1 Kb)

RA4UIRДата: Суббота, 02.12.2017, 18:24 | Сообщение # 20
RA4UIR
Группа: Проверенные
Сообщений: 88
Награды: 1
Репутация: 0
Статус: Offline
Григорий отлично вышло! Сделано с душой )
