ГЛАВНАЯ СТРАНИЦА ФОРУМА » Самодельные конструкции » Самодельные трансиверы и узлы к ним » КВ станция №2 Я.С.Лаповка (Начал собирать)
КВ станция №2 Я.С.Лаповка
R4UACДата: Вторник, 11.10.2016, 20:58 | Сообщение # 1
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline
Разработал печатные платы заново без монтажных стоек как у автора. Фото всех плат имеется. Чертежи выполнены на миллиметровке.Слесарные работы закончены. Начал настройку. Если тема интересна, продолжу.
С уважением Григорий R4UAC.

ra4uvkДата: Среда, 12.10.2016, 15:00 | Сообщение # 2
Лейтенант
Группа: Проверенные
Сообщений: 43
Награды: 0
Репутация: 0
Статус: Offline
Есть книжка по этому трансиверу, если интересует могу подарить. Фото плат и самого аппарата выкладывайте здесь.
Когда-то начинал собирать Largo-91, все платы распаяны, некоторые настроены. Так с тех пор руки до него и не дошли.

R4UACДата: Среда, 12.10.2016, 15:45 | Сообщение # 3
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline
Начал собирать данный трансивер после выхода в свет журналов "Радио" в 1991 году. В настройке дошёл до смесителей. Потом было по семейным обстоятельствам не до него.
Два года назад увидел на форуме QRZ законченную конструкцию от UW3QBS и решил данный трансивер доделать. Заново собрал все печатные платы, сделал другой корпус.
Все журналы "Радио" в наличии есть, книга скачана из Интернета, распечатаны также доработки: журналы "Радиолюбитель КВ и УКВ" №2 за 1996 год стр.33-34 и №10 за этот же год стр.21.
За предложение СПАСИБО.
С уважением Григорий R4UAC.

R4UACДата: Среда, 12.10.2016, 15:55 | Сообщение # 4
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline

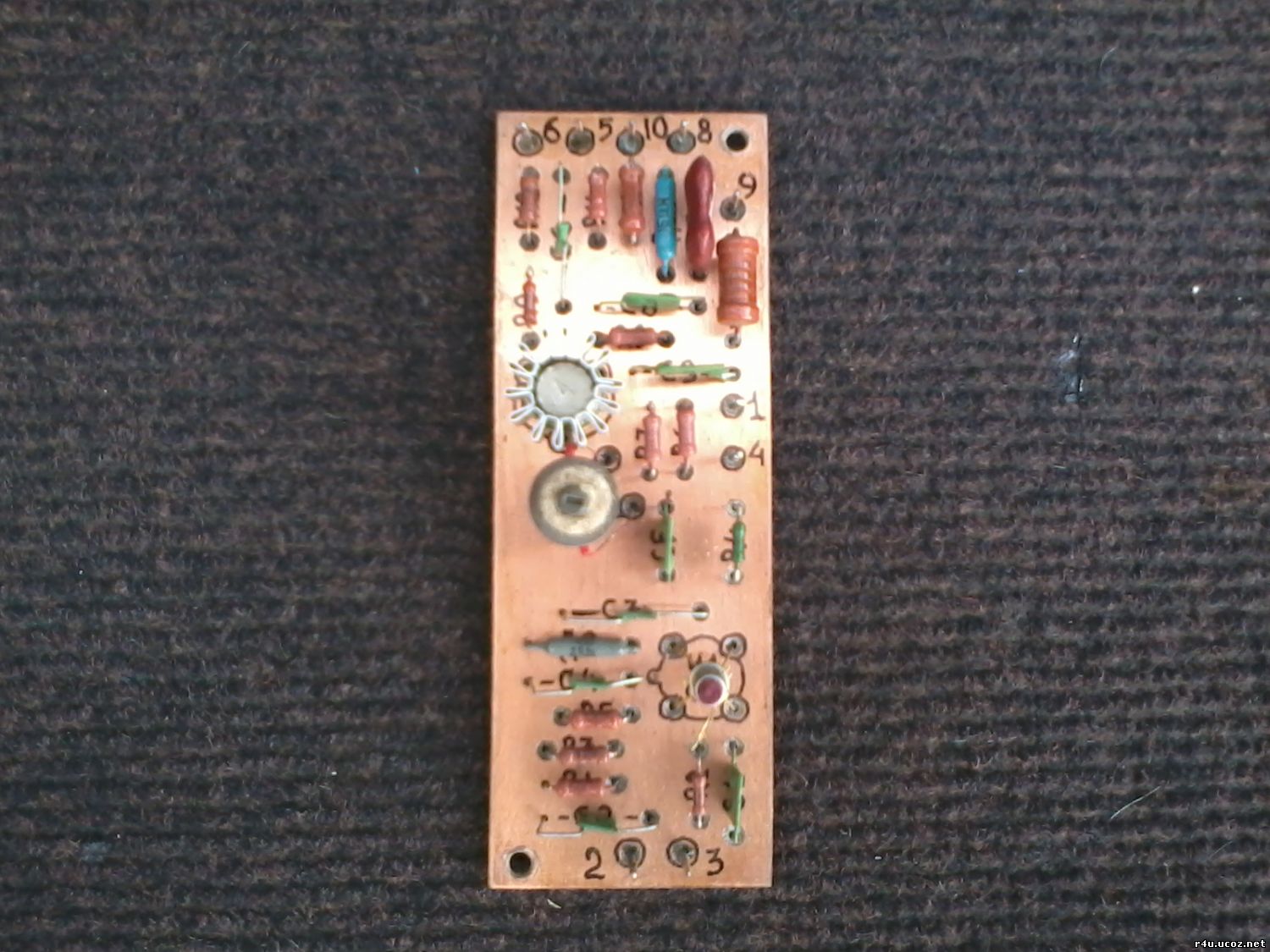

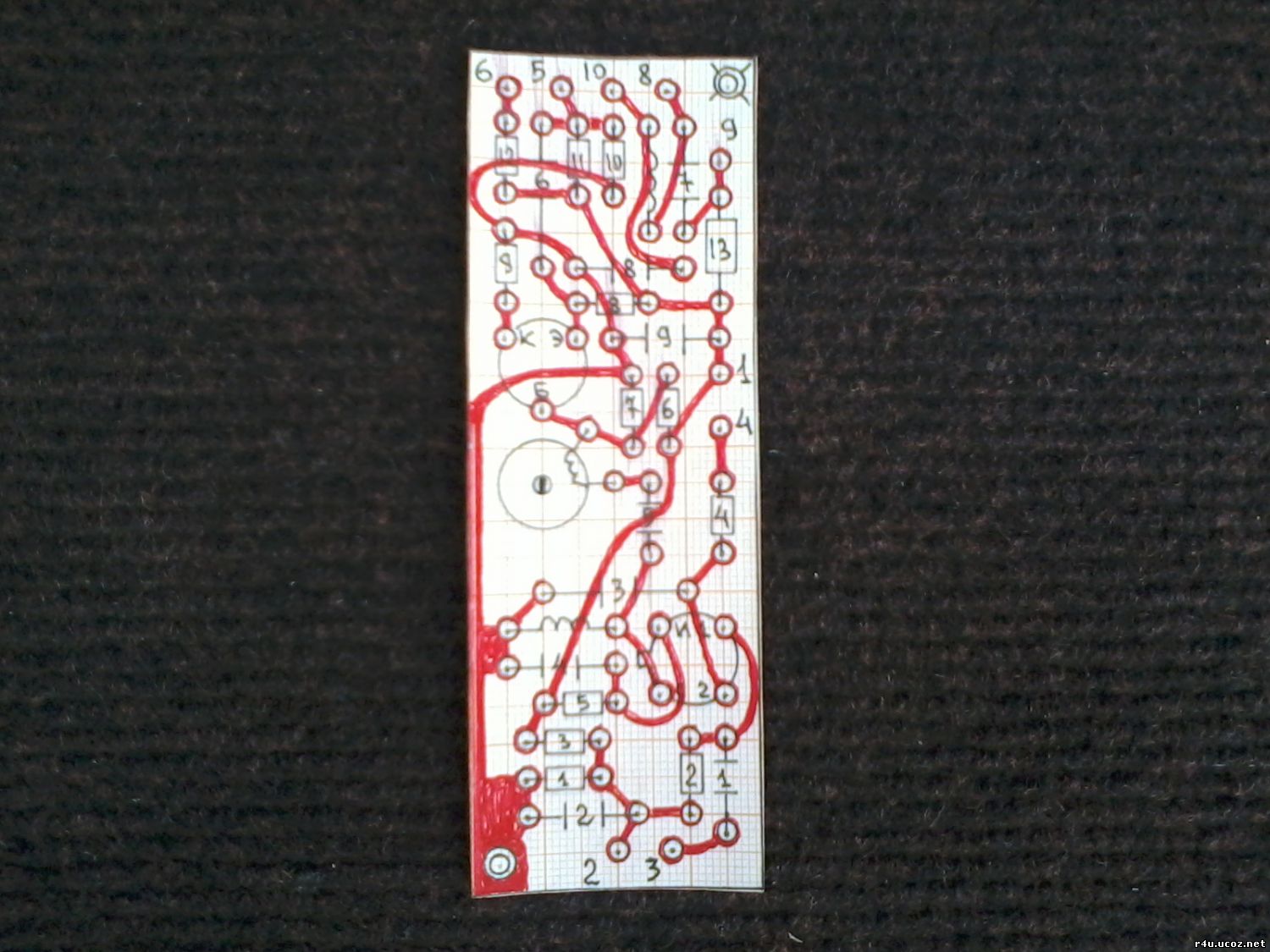

Фото рисунка и самой печатной платы узла 1 - УРЧ RX
Прикрепления: 3173573.jpg(198Kb) · 4097020.jpg(216Kb)

R4UACДата: Среда, 12.10.2016, 16:01 | Сообщение # 5
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline
Фото рисунка и самой печатной плата узла А5 - УЗЧ RX. Размеры видны по миллиметровке. Вид со стороны установки деталей.
С уважением Григорий R4UAC.
Прикрепления: 8904133.jpg(200Kb) · 7684340.jpg(133Kb)

R4UACДата: Четверг, 13.10.2016, 12:53 | Сообщение # 6
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline
Силовой трансформатор сразу же начал мотать на тороиде. Рассчитан он был под цифровую шкалу ЦШ-01. Но сейчас будет применена ЦШ Макеевская, которую мне прислали из Харькова /Украина/.
С уважением Григорий R4UAC.
Прикрепления: 7467179.jpg(157Kb)

R4UACДата: Четверг, 13.10.2016, 12:58 | Сообщение # 7
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline
Фото рисунка печатной платы узла А2 /по книге узел 4/ - УПЧ 500 кГц и детектор RX.
С уважением Григорий R4UAC.
Прикрепления: 0355223.jpg(194Kb)

R4UACДата: Четверг, 13.10.2016, 13:06 | Сообщение # 8
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline
У меня будет применена в отличии от автора плата с двумя ЭМФ. Как советовал А.Дмитриенко в журнале "Радиолюбитель КВ и УКВ" №10 за 1996 год.
Второй ЭМФ 500-0,5В будет использоваться для телеграфа, а значит в переключателе SA2 будет ещё одна секция - ТЛГ 0,5 кГц.
С уважением Григорий R4UAC.
Прикрепления: 6910680.jpg(225Kb) · 5776139.jpg(220Kb)

R4UACДата: Четверг, 13.10.2016, 13:54 | Сообщение # 9
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline

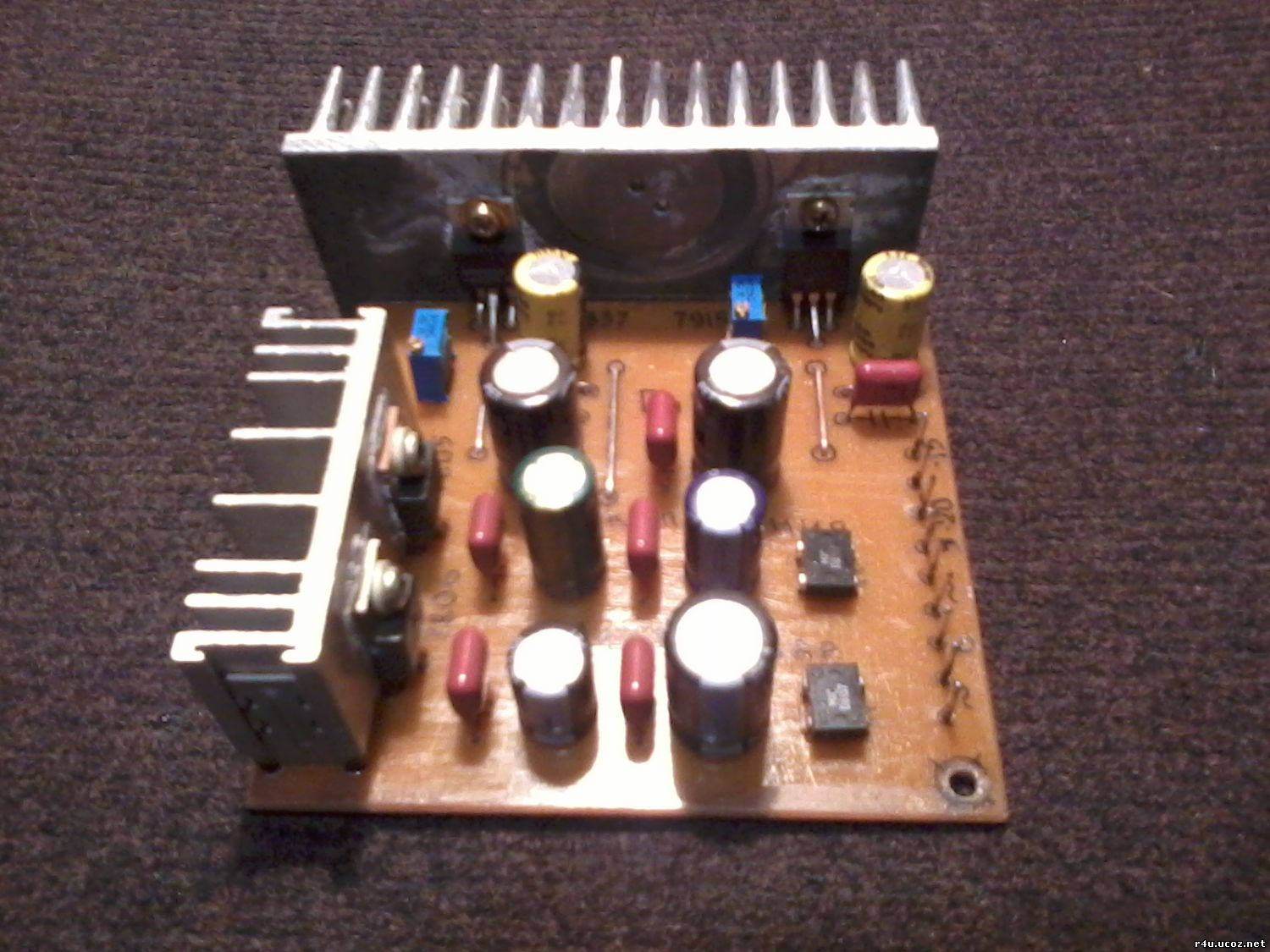

Блок питания собран не по автору. Стабилизаторы минус 15 и минус 20 Вольт собраны на микросхемных стабилизаторах LM337T, а плюс 5 и плюс 6 Вольт - на 7805 и 7806 соответственно.
С уважением Григорий R4UAC.
Прикрепления: 6520814.jpg(154Kb) · 2113419.jpg(203Kb)

R4UACДата: Четверг, 13.10.2016, 20:41 | Сообщение # 10
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline
Фото изменённой платы узла S1 - коммутация RX-TX /вместо четырёх РЭС10 применены три РЭС9/. Рисунок печатной платы
в формате LAY на "Форуме QRZ".
С уважением Григорий R4UAC.

Добавлено (13.10.2016, 20:41)
---------------------------------------------
Спасибо за присвоение звания сержанта хотя из армии я уволился в звании майора.
С уважением Григорий R4UAC.

Прикрепления: 9146841.jpg(183Kb)

R4UACДата: Вторник, 18.10.2016, 12:51 | Сообщение # 11
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline
Трансивер будет выглядеть примерно так.
С уважением Григорий R4UAC.
Прикрепления: 9850290.jpg(261Kb) · 2164506.jpg(158Kb)

R4UACДата: Пятница, 21.10.2016, 13:32 | Сообщение # 12
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline
Фото узла УРЧ RX
Прикрепления: 9399510.jpg(214Kb) · 7410798.jpg(179Kb)

R4UACДата: Пятница, 21.10.2016, 13:35 | Сообщение # 13
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline
Фото узла 2 - фильтры частоты сигнала
Прикрепления: 7174358.jpg(223Kb) · 4413151.jpg(244Kb)

R4UACДата: Пятница, 21.10.2016, 13:37 | Сообщение # 14
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline
фото узла 14 - Тракт ПЧ и ЗЧ ТХ
Прикрепления: 8497748.jpg(241Kb) · 7077566.jpg(117Kb)

R4UACДата: Пятница, 21.10.2016, 13:39 | Сообщение # 15
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline
фото узла 7 - генератор 5000 и 500 кГц
Прикрепления: 1396155.jpg(177Kb) · 0417550.jpg(204Kb)

R4UACДата: Пятница, 21.10.2016, 13:40 | Сообщение # 16
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline
Фото узла смесителей RX и ТХ
Прикрепления: 3893934.jpg(190Kb)

R4UACДата: Пятница, 21.10.2016, 13:42 | Сообщение # 17
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline
Фото узла 6 - ГПД
Прикрепления: 9899839.jpg(153Kb) · 6274719.jpg(191Kb)

R4UACДата: Пятница, 21.10.2016, 13:43 | Сообщение # 18
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline

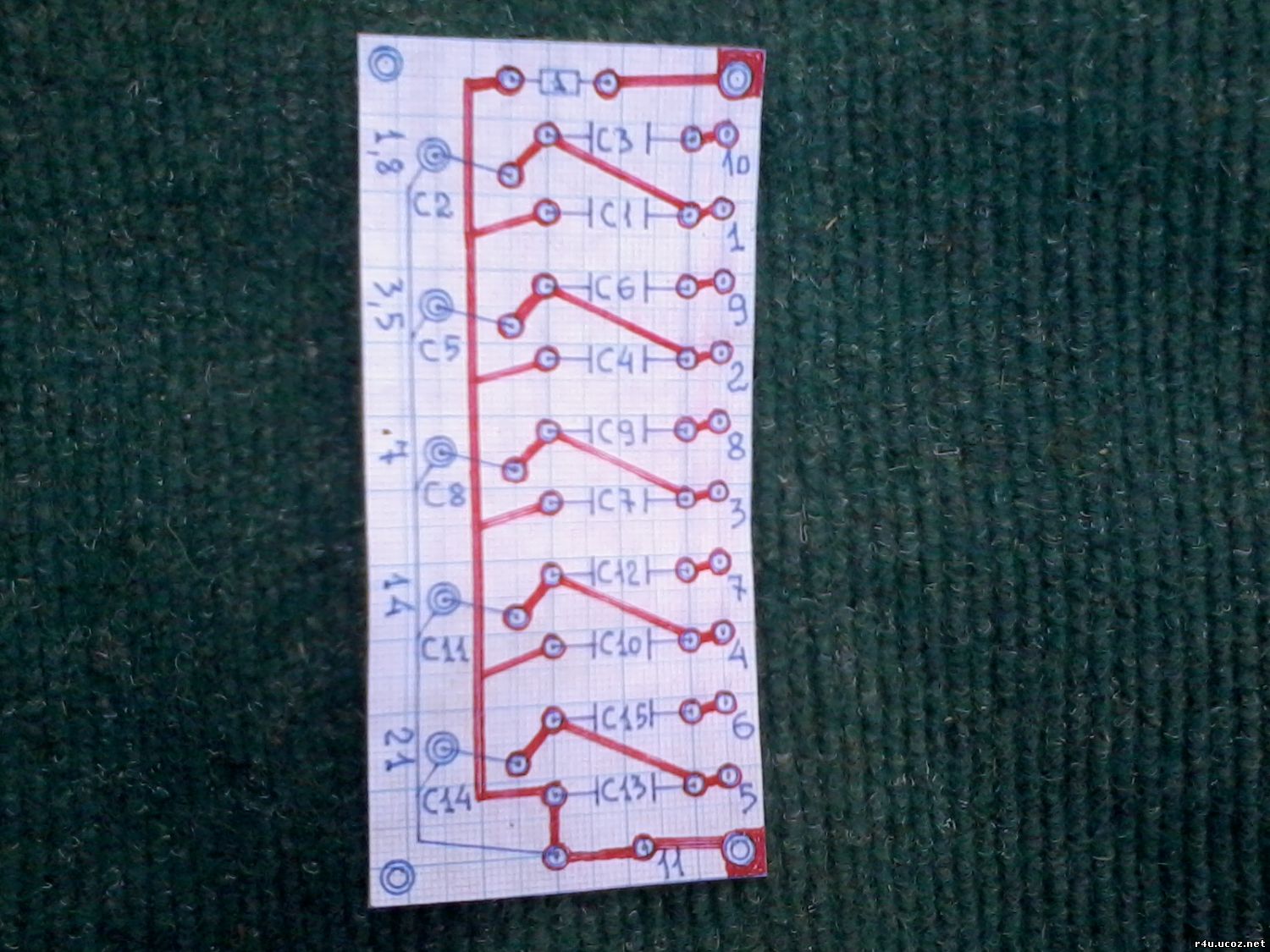

Фото узла 10 - ёмкости ГПД
Прикрепления: 1240660.jpg(261Kb) · 5442079.jpg(239Kb)

R4UACДата: Пятница, 21.10.2016, 13:44 | Сообщение # 19
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline
Фото верхней части шасси
Прикрепления: 8391673.jpg(236Kb)

R4UACДата: Пятница, 21.10.2016, 13:45 | Сообщение # 20
Майор
Группа: Проверенные
Сообщений: 82
Награды: 0
Репутация: 0
Статус: Offline
Фото нижней части шасси
Прикрепления: 3538497.jpg(258Kb)
